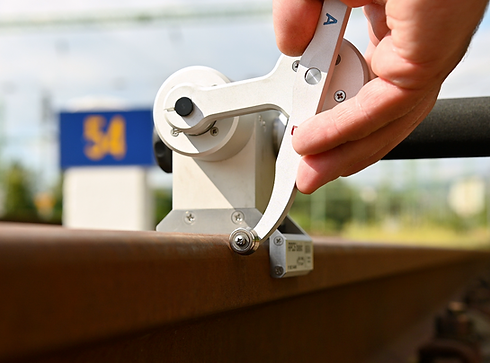

轨道几何测量

WearCheck45-S
WearCheck45-S

WearCheck45-S

钢轨高度及侧磨测量装置

  • 该仪器使用方便，手动操作的钢轨高度和侧磨测量装置

  • 它在22,5的半径上测量运行表面的磨损值； 45 和 67,5 度

  • 该设备可以很容易地固定在带有内置磁铁的导轨底座表面

  • 一台设备能够测量多种轨道类型

  • 可在游标尺上检查测量值

  • 独特的是，它也可以应用于护栏

WearCheck

WearCheck

钢轨高度及侧磨测量装置

  • 该仪器测量钢轨高度和侧磨损，可以轻松地用手操作

  • 它测量导向面在运行面确定的平面以下14mm处的磨损量值

  • 该设备可以很容易地连接到轨道基面上，并通过内置在其底部的磁铁自行固定

  • 一台设备能够测量不同的轨道类型

WearCheck
WearCheck45
WearCheck45

WearCheck45

钢轨高度及侧磨测量装置

  • 该仪器是 使用方便，手操作的钢轨高度和侧磨测量装置

  • 测量radius in 45度跑面磨损值

  • 该设备可以很容易地固定在带有内置磁铁的导轨底座表面

  • 一台设备能够测量多种 rail 类型

  • 可在游标尺上检查测量值

  • 它也可以应用在护栏上

RPCS Rail

轨道轮廓 Contact Scanner

  • 交货时检查制造的导轨轮廓，

  • 定期检查轨道磨损以进行规划 维护,

  • 测量 磨削过程中去除材料和测量轮廓

  • 双测杆提供了 的可能性

  • 轮廓测量可以在大多数轨道类型上完成，例如 Vignol 和 Phoenix 轨道

Rail Profile Contact Scanner: RPCS Rail
RPCS Rail
Rail Profile Contact Scanner: RPCS Rail & Frog

RPCS Rail & Frog

  • 出厂时检查frog profile,

  • 定期检查

  • 在磨削活动中测量去除材料和测量轮廓

  • 双测杆提供极度磨损的 的可能性

  • 可以对大多数类型的交叉路口进行轮廓测量

轨道轮廓 Contact Scanner

RPCS Rail & Frog

WaveScan 3.6

波纹测量装置

  • 适用于测量跑合面波纹上的波纹

  • 它包含 测量光束和连接手持电脑

  • 评估测量结果和打印协议可以通过办公室的软件来完成

WaveScan 3.6 Corrugation measuring device
WaveScan 3.6
WaveScan Dual Corrugation measuring device

WaveScan Dual

波纹测量装置

  • 适用于测量运行面波纹 双轨 同时测量

  • 它由两个 测量光束和一只手- 手持电脑组成

  • 评估测量结果和打印协议可以根据 由的程序完成
    EN 13231-3 标准

WaveScan Dual

CRG

检查导轨的图案

  • 交付时用于检查轨道轮廓的模式集
    根据 EN 13674-1:2011+A1:2017 标准

  • 检查模式集简化快速和专业的几何检查

  • 图案由不锈钢材料制成

  • 一套有17个花样

CRG sínellenőrző sablonkészlet.jpeg
CRG
